有部分朋友會(huì)好奇無機(jī)涂料為什么要做后增稠，這和其它材料是完全不一樣的，所以只有了解其中的含義后續(xù)才能更好的操作，那么后增稠的原因是什么？下面環(huán)耐為大家?guī)斫鉀Q方案。

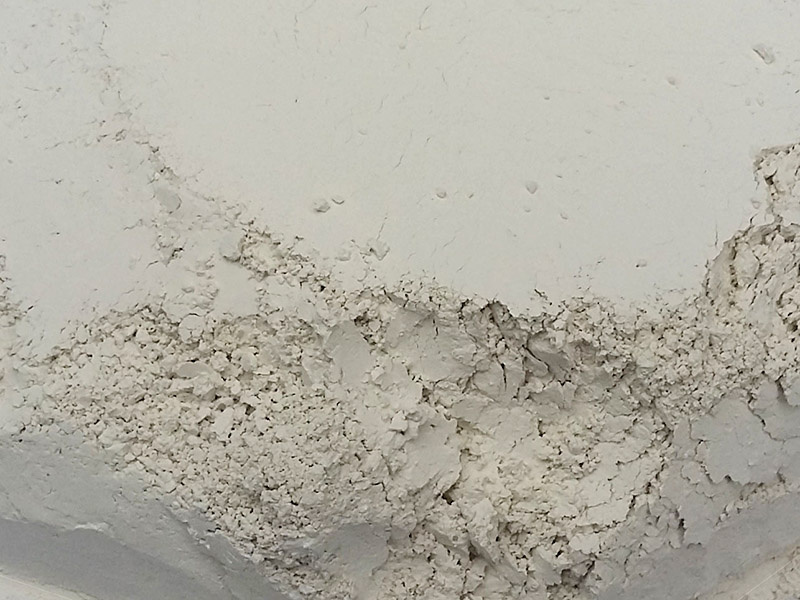

無機(jī)涂料后增稠原因：1.潤濕劑使用量小，或品質(zhì)不太好濕潤實(shí)際效果不太好；2.顆粒料選用的密度低顆粒料比例過大；3.加的纖維被保濕乳液包囊住沒有拌和開，這類原因的問題使桶中的漆表層會(huì)產(chǎn)生裂痕；4.保濕乳液的鈉離子平穩(wěn)不太好；5.增粘劑自身或相互配合原因。增粘劑黏度落后造成后增稠；針對(duì)色漿和填充料附聚造成的后增稠，一般是由建筑涂料生產(chǎn)過程中增稠劑使用量不夠?qū)е碌模辉稣硠┡c增稠劑搭配不當(dāng)狀況，發(fā)生在采用低離子濃度的親水性增稠劑與堿增溶或親水性改性材料堿增溶增粘劑配搭的管理體系。

后增稠含意：建筑涂料后增稠界定：建筑涂料制取后黏度在存儲(chǔ)環(huán)節(jié)中不斷地變動(dòng)的狀況。建筑涂料后增稠歸類：a.黏度均衡過程中所導(dǎo)致的可預(yù)測(cè)分析后增稠；b.管理體系可靠性所造成的無法預(yù)測(cè)分析后增稠。

無機(jī)涂料后增稠解決方案：1.增白劑很有可能加上太多，最好是一噸不超過200克；2.分散化時(shí)間很有可能不足；3.輕鈣很有可能太多，一噸不必超出150KG，由于輕鈣去油吸水流量大，且鈉離子不穩(wěn)定。時(shí)間長將水份及保濕乳液吸咐到輕鈣顆粒間隙中，導(dǎo)致后增稠；4.羥乙基甲基纖維素要徹底參加分散化，不然甲基纖維素水溶液未徹底融解在系統(tǒng)中，也有可能造成后增稠；5.最重要的是增粘劑很有可能挑選不科學(xué)，您很有可能只挑選廉價(jià)的堿溶漲型的，該類增粘劑與弱堿性的漆起反映，時(shí)間越長，黏度越大。可加上一些質(zhì)子化型的增粘劑與堿溶漲增粘劑復(fù)合型應(yīng)用。

無機(jī)涂料增粘劑具備增稠性強(qiáng).可壓縮性好.pH值融入覆蓋面廣.可靠性好等優(yōu)勢(shì)。但因?yàn)殁c基膨潤土是一種無機(jī)物粉末狀，吸光性好，能顯著降低涂層外表光澤度，具有相近消光劑的功效。

以上就是環(huán)耐涂料為大家介紹的“無機(jī)涂料后增稠原因及解決方案”，希望能對(duì)您有所幫助。如果涂料出現(xiàn)上訴問題則可以采用這種方式來調(diào)和，可以起到解決的作用。
